站在 AI ASIC 拐點上的聯發科
在 AI 浪潮中尋找新定位
解剖對象：聯發科（2454.TW）｜Round 1（2026H1）
名詞速查 - ASIC（Application-Specific Integrated Circuit）：針對特定應用客製化設計的晶片，相對於通用處理器具備更高效能與功耗優勢 - CoWoS（Chip on Wafer on Substrate）：台積電的先進封裝技術，將 AI 加速器 / GPU / ASIC 與 HBM 等高頻寬記憶體整合在同一封裝基板上，是 AI 晶片量產的關鍵瓶頸之一
TPU（Tensor Processing Unit）：Google自研的AI訓練與推論專用晶片，針對機器學習工作負載最佳化

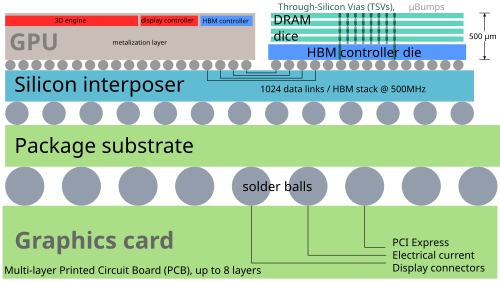

HBM（High Bandwidth Memory）：高頻寬記憶體，AI晶片必需的高速記憶體技術
Fabless：無晶圓廠IC設計模式，專注晶片設計而將製造外包給代工廠
SoC（System on Chip）：系統單晶片，將處理器、記憶體控制器等多功能整合在單一晶片上
Turn-key solution：一站式解決方案，聯發科早期商業模式，提供完整軟硬體整合方案降低客戶開發門檻
2026 年 4 月 30 日，聯發科法說會上 CEO 蔡力行表示：首個美國 hyperscaler AI accelerator ASIC 專案進展順利、預期 2026 年第四季貢獻約 20 億美元營收（較先前約 10 億美元的市場預期大幅上修；prepared remarks 原文：「expect AI ASIC business to contribute around 2 billion US dollars in revenue in the fourth quarter of this year」）。法說後下一個交易日，聯發科股價跳空漲停至 2,870 元、創歷史新高；高盛隨後將目標價上調至 5,000 元。這家以手機晶片為主業的全球大型 fabless IC 設計公司、正在 AI 浪潮中尋找新定位。
這個戲劇性上修背後，是供應鏈與媒體報導指向聯發科切入 Google TPU 相關設計案。2025 年起，市場與供應鏈報導開始指向聯發科參與 Google TPU 相關設計；2025 年 12 月、TrendForce、UDN 等媒體進一步報導聯發科取得 Google v7e / v8e TPU 相關訂單。2026 年 4 月、Google 在 Cloud Next 公布第八代 TPU 架構（包含訓練取向的 TPU 8t 與推論取向的 TPU 8i）；但 Google 官方並未揭露 MediaTek / Broadcom 的設計分工。因此，本文將 Google TPU 相關敘述視為供應鏈、媒體與法人報導基礎上的市場共識，而非 Google 或聯發科官方逐項確認。
全篇最值得記住的判斷： 聯發科 2026 年的轉型訊號是真實的（市場與供應鏈報導指向 Google TPU 相關設計案、CoWoS 顧問加入、聯發科法說會 Q4 ASIC 貢獻指引上修）。
但真實 ≠ 已兌現。
手機晶片是標準化產品的價格戰、ASIC 則是高度客製化的設計服務；前者拚成本與規模、後者考驗設計深度與客戶 lock-in。從手機到 ASIC，不是擴大營收項目、是商業模型本質的轉換——而聯發科目前還在這個轉換的前三分之一。其中 Google TPU 相關敘事、應被理解為供應鏈與市場報導形成的主流判斷、而非 Google 或聯發科官方完整確認的逐項事實。

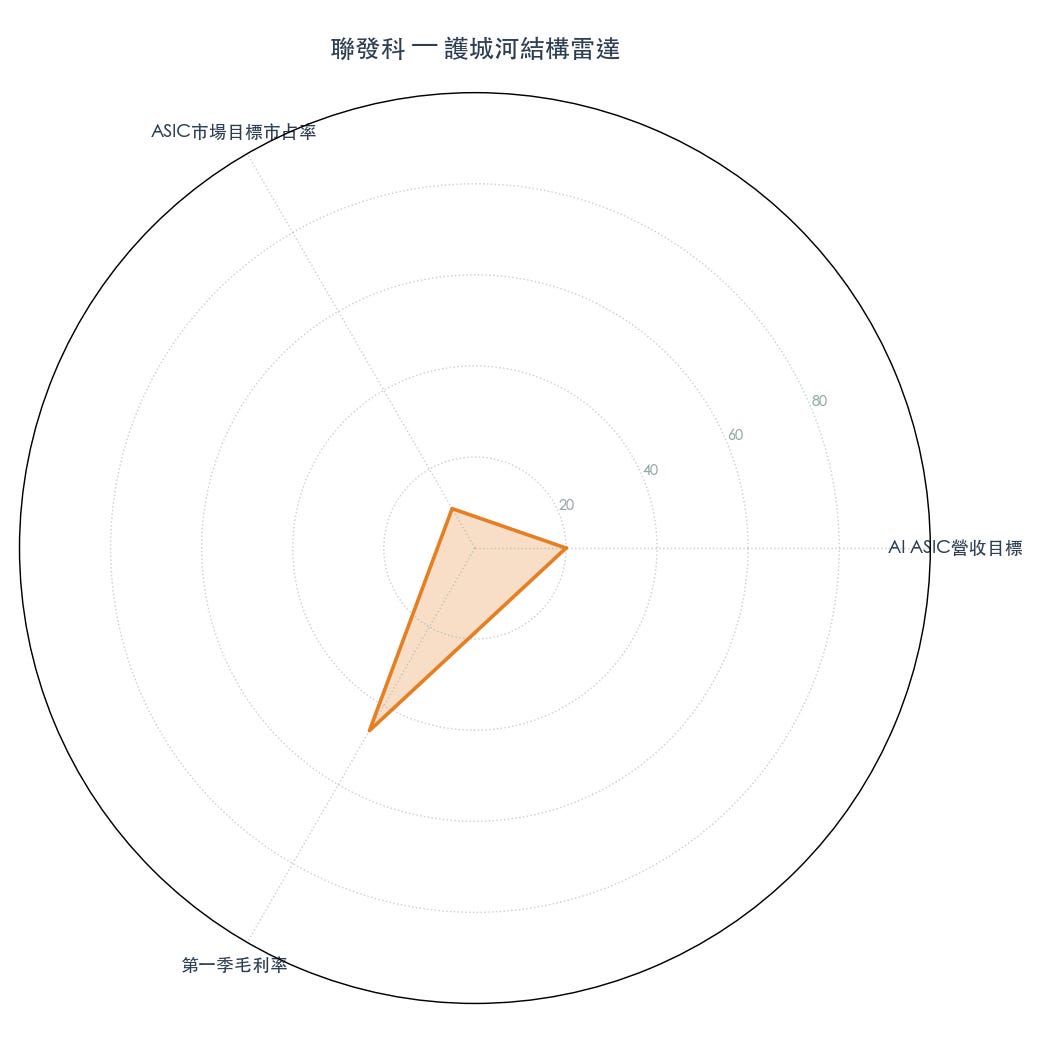

一、護城河 / 結構性差異
聯發科的護城河有兩層：第一層是 已成形的「跨平台設計能力 + 與台積電深度合作」（手機 SoC 時代累積、可遷移）、與第二層 仍待證明的「AI ASIC 設計深度 + 客戶 lock-in」（2025 起才開始累積、未驗證）。
第一層使聯發科具備被 hyperscaler 納入 ASIC 供應鏈考量的條件；至於 Google 相關合作案，仍應以供應鏈與媒體報導標註來源層級。第二層決定聯發科能不能在 ASIC 賽道留下來。
這個第一層的具體內容是：多年累積的跨平台設計能力（手機 SoC 的異構運算架構、跨晶片家族 IP 復用）+ 與台積電的深度合作關係（從 N7 到 N3、現在跨到 CoWoS）。Dimensity 9000 系列起聯發科在 Android 旗艦市場與高通競爭出現新平衡——這是第一層成熟的證據；至於 Google TPU 相關設計案、供應鏈與媒體報導指向可能由聯發科參與（Google 官方並未確認設計分工），可視為這項基礎能力被外部採信的初步訊號。
更重要的是，聯發科與台積電的合作關係在 AI 時代獲得新價值。2026 年 5 月 2 日，聯發科延攬前台積電 CoWoS 推手余振華擔任兼職顧問（part-time advisor，公司聲明強調「未來將持續投資台積電先進封裝」、與英特爾 EMIB 無關）。余振華是台積電 31 年資深研發副總、CoWoS 技術主要推手、台積電「研發六騎士」最後退休者。AI 晶片需要 HBM 與處理器透過先進封裝緊密整合，CoWoS 已是 AI 晶片量產的核心瓶頸；他的加入提升聯發科在 AI ASIC 設計階段對封裝路徑的話語權，但身份是兼職顧問、非全職主管，需以實際技術產出與量產時程驗證貢獻深度。

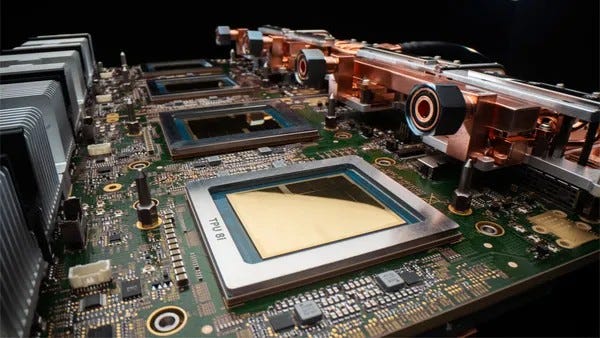

供應鏈與媒體報導指向聯發科參與 Google TPU 推論晶片相關設計，這為聯發科在 AI ASIC 領域建立初步技術信譽；但這仍是 design-win 層級的市場敘事、不等於已形成可複製的 design-platform。在聯發科法說會口徑的 2027 年 700–800 億美元全球 ASIC 市場中、聯發科設定 10–15% 市占率目標（法說會口徑、非第三方驗證）；上限若兌現對應 ~120 億美元 ASIC 營收將足以改變聯發科的收入結構、而不是單純的副業增量。
ASIC 不是手機 SoC 那種標準化價格戰、但也不是藍海：它是高門檻、少客戶、單案金額大、競爭者高度集中（Broadcom、Marvell、Alchip、GUC、hyperscaler 內部 silicon team）、且供應鏈瓶頸明顯（CoWoS / HBM）的深水市場。
把上述三項——跨平台設計能力 + 台積電供應鏈關係 + 市場報導指向的 hyperscaler 標誌性客戶線索——組合起來看，構成了聯發科在 AI ASIC 市場的初步結構性優勢。相較於較小型 ASIC 設計服務公司、聯發科具備更完整的供應鏈協同、製程導入與跨平台 IP 整合經驗；相較於 IDM 廠商、聯發科保有設計的靈活性與成本優勢。
2026 年第一季毛利率 46.3%（季增 0.2 pp、但年減 1.8 pp）（2026 Q1 財報）— 季度改善但不應誇大為趨勢轉折，需多季驗證；2026 Q2 公司指引為 46% ± 1.5 個百分點（即 44.5–47.5%）、prepared remarks 對全年的說法是 aim to sustain our full year gross margin within the current quarter guidance range（目標是維持在當前季度指引區間內）。
因此不能解讀為 AI ASIC 已推動毛利率結構性上升；獲利結構是否真因產品組合向高附加價值遷移而改善，要看 ASIC 出貨開始貢獻營收的 2026 Q4 起的數字。
數字結構 - 毛利率 46.3%（2026 Q1 財報）— 季增 0.2 pp、年減 1.8 pp；2026 Q2 指引 46% ± 1.5 pp、全年目標維持在該指引區間附近。單季波動不構成趨勢轉折 - AI ASIC 預期 2026 Q4 貢獻約 20 億美元營收（聯發科 prepared remarks 口徑、較先前約 10 億美元預期大幅上修）— 2026 年 4 月 30 日法說會 - ASIC 市占目標 10–15%（聯發科法說會預估、非第三方驗證）；對應 700–800 億美元的 2027 全球 ASIC 市場（TAM 來自市場 / 法說會討論口徑、非公司正式 revenue guidance） - 跨平台設計能力覆蓋手機、AI、車用、IoT 等多領域 — 基於產品線布局

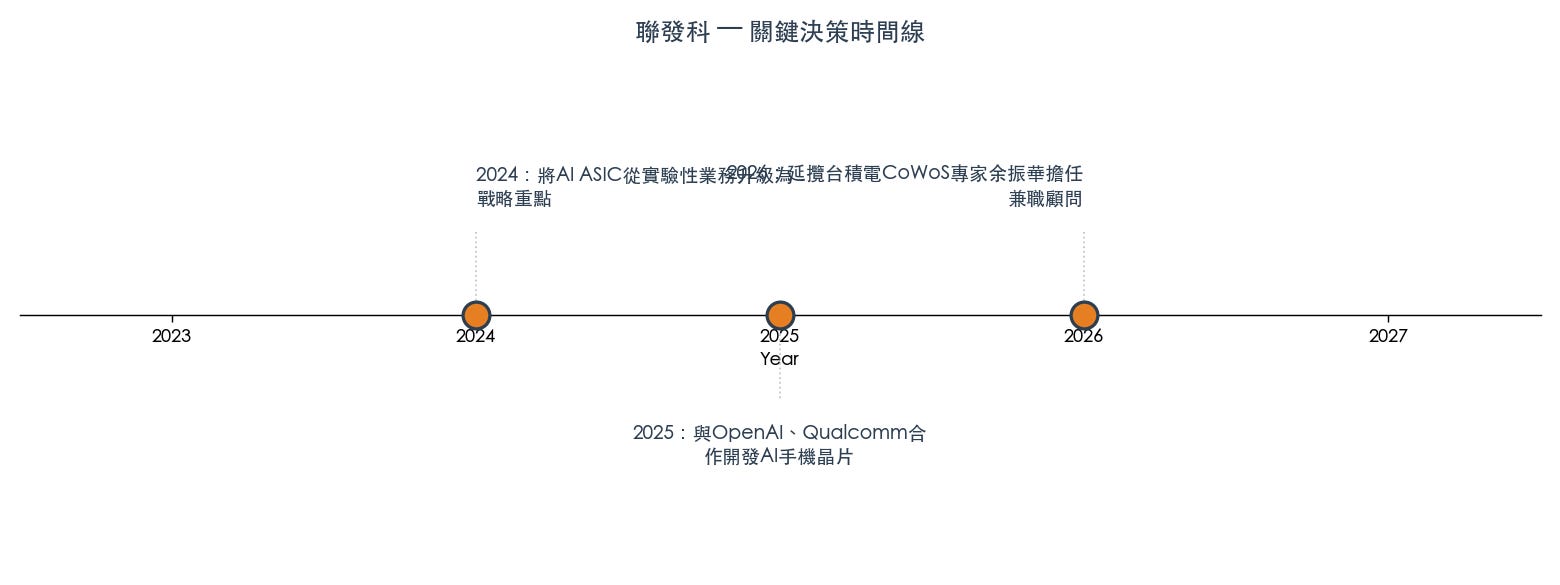

二、關鍵決策分岔點
面對手機市場成長趨緩與 AI 需求爆發的產業拐點，聯發科在三個節點做出了決定性選擇。
這些決策的成敗目前都還在驗證期、不能視為「戰略遠見已兌現」；以下記錄的是面對每一條決策叉路時，聯發科「選了那條路」，以及後續會以哪些訊號驗證的分析。
2024-2025年：將AI ASIC從實驗性業務升級為戰略重點
當時管理層面前有三條路：
路線 A：將AI ASIC從實驗性業務升級為戰略重點（最後選了這條）
路線 B：專注手機晶片市場、維持既有競爭格局——後果可能降低參與 AI 基礎設施成長週期的機會（未成為主軸）
路線 C：僅做邊緣AI晶片，避免與Nvidia正面競爭— 後果可能是局限在利基市場，無法建立規模優勢（未被優先採用）
選 A 的理由是手機市場成長趨緩、AI 數據中心需求爆發、ASIC 有機會帶來更高單案規模與更深客戶黏著（毛利率是否更高、仍取決於 NRE、量產規模、CoWoS / HBM 成本轉嫁與客戶議價能力）。兩年後回頭看，這個選擇兌現的初步證據是 2026 Q4 約 20 億美元 ASIC 貢獻預測、股價創歷史新高。但真正的兌現要看 2027 年 ASIC 營收能否接近本文推導的 70–120 億美元情境（700–800 億市場 × 10–15% 市占目標）；這個區間屬於本文依數據進行情境推估、而非公司正式 revenue guidance。現在還是「目標期」、不是「驗證完成期」。
2026年5月：延攬台積電CoWoS專家余振華擔任兼職顧問
當時管理層面前有三條路：
路線 A：延攬台積電CoWoS專家余振華擔任兼職顧問（最後選了這條）
路線 B：內部培養封裝人才，循序漸進建立能力— 後果可能是技術積累速度跟不上市場需求（未成為主軸）
路線 C：外包封裝設計，專注晶片邏輯設計— 後果可能是失去AI晶片整合設計的核心競爭力（未被優先採用）
選A的理由是AI晶片需要先進封裝技術，余振華具備CoWoS豐富經驗。當前這個選擇的後果是強化與台積電合作關係，提升AI晶片競爭力。
2025–2026 年：端側 AI / AI 手機晶片作為潛在探索方向
市場與分析師報導曾提及 OpenAI、MediaTek、Qualcomm、Luxshare 等可能參與 AI-native device 或 AI phone 供應鏈，但目前仍非聯發科官方確認的確定路線。因此這一節不我們先不斷言「聯發科已選擇與 OpenAI 合作」，而是放入潛在選項與觀察訊號：
潛在方向：若端側 AI 成為下一波換機週期、聯發科能否把 Dimensity NPU、低功耗 SoC 設計、與資料中心 ASIC 經驗形成技術複用、是這條路線真正的考驗。
競爭關係：高通同樣推進 Snapdragon 端側 AI（見後段反方風險章節），不是合作對象。
驗證訊號：實際產品發布、量產時程、供應角色仍需後續觀察。
這三個決策勾勒了聯發科 AI 戰略的雛形——技術深度（ASIC 投入）、製造優勢（台積電合作）、市場廣度（多平台布局）。但要注意：每個選擇都還在驗證期、未真正完成；任何一條沒兌現都會讓整體故事失去結構。下半篇我們會試著把這三條決策延伸到「未拍板的四個叉路口」、推演看看後續走向。
三、商業模型
手機 SoC 與 AI ASIC 是兩種完全不同的商業模型——這是讀懂聯發科轉型的關鍵。
📱 手機 SoC（既有業務） - 商業邏輯：規模 + 標準化 - 客戶：數百家 OEM - 護城河：IP + 成本 + Modem 專利 - 設計週期：12–18 個月 - 收入型態：晶片出貨、ASP、機型週期 - 主要風險：價格競爭、庫存週期、手機需求
⚡ AI ASIC（新賽道） - 商業邏輯：深度 + 客製 - 客戶：少數 hyperscaler - 護城河：設計能力 + 封裝整合 + 客戶 lock-in - 設計週期：24–36 個月（從 spec 到量產） - 收入型態：NRE、設計服務、量產出貨、供應鏈協同 - 主要風險：客戶集中、CoWoS / HBM 瓶頸、設計失敗、量產延遲
從Dimensity 9000 系列起，聯發科在旗艦市場已進入新平衡，但手機晶片的核心仍是規模 + 攤薄研發成本。
轉向AI ASIC ，聯發科面對的不是原本的模式放大、而是模式本身的切換——技術門檻更高、毛利潛力更豐厚、但失敗成本也更高。
聯發科 2026 年 4 月 30 日法說會表示「首個美國 hyperscaler AI accelerator ASIC 專案進展順利、預期 2026 Q4 貢獻約 20 億美元營收」（較先前約 10 億美元的市場預期大幅上修）、是新模式被市場驗證的第一個訊號；但這也意味著聯發科要同時管理兩種完全不同節奏的業務——手機晶片求快速迭代、ASIC 求深度共同設計。
官方口徑 vs 外部估算口徑
聯發科作為上市公司需要分部揭露，但AI ASIC作為新興業務，官方與市場估算之間存在資訊落差，投資人需要理解不同數據來源的可信度層次。

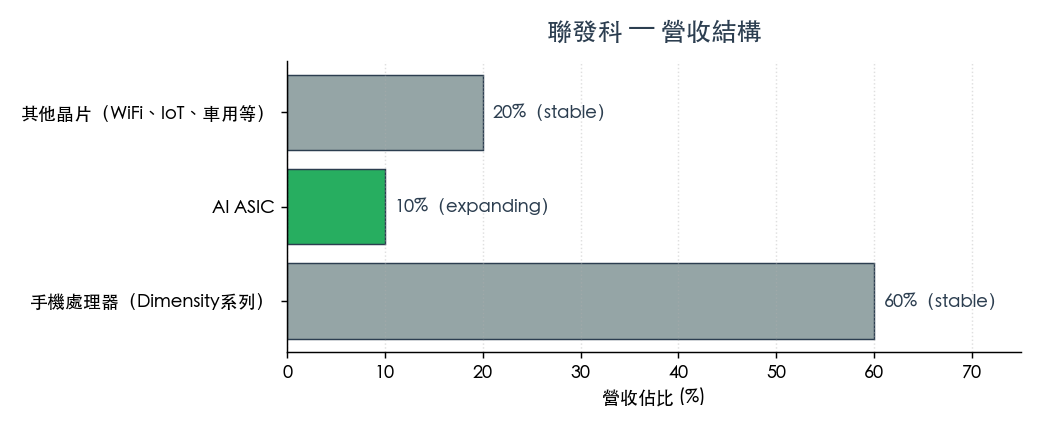

📋 官方產品群分類（聯發科 2026 Q1 法說會揭露、最高可信度） - Mobile Phone（手機）：49%（聯發科 2026 Q1 法說會揭露） - Smart Edge Platforms（智慧邊緣平台）：46%（聯發科 2026 Q1 法說會揭露） - Power IC（電源管理 IC）：5%（聯發科 2026 Q1 法說會揭露）
⚠️ AI ASIC 不是聯發科財報中單獨列示的產品群，而是以法說會重點專案形式揭露、可能歸入 Smart Edge Platforms / customized service / data center ASIC 相關口徑。投資人不能把 AI ASIC 當成已正式拆出的第四大平台；可追蹤其對 Smart Edge / customized service 的貢獻變化、但不能直接拆出獨立佔比。
成本結構 - 毛利率：46.3%（2026 Q1 財報）— 季增 0.2 pp、年減 1.8 pp、波動仍在 guidance 區間內 - 研發費用率：2026 Q1 為 25.7%（聯發科官方 presentation 口徑）；後續需觀察 ASIC 與手機 SoC 投資配置如何變化 - 營運模式：Fabless 無晶圓廠設計、製造外包給台積電為主
聯發科的轉型策略核心在於維持手機晶片基本盤、同時積極拓展 AI、車用、IoT 等新興領域。從成本結構看、研發投入是最大支出項；ASIC 等高毛利產品有機會改善整體獲利結構，但需要 ASIC 訂單從「設計合約」轉化為「量產營收」（預計 2026 Q4 起）才能實際反映在毛利率上。
「一隻腳踩穩傳統市場、另一隻腳跨入新興賽道」這個比喻短期適用、但長期考驗是聯發科能否從『手機 SoC + ASIC 並列』升級成『真正的多平台 AI 晶片公司』 (只是這個”二腳並列”可能代表兩條腿都還在原地)。
四、成敗疤痕
聯發科過去十年從三場結構性挫折中累積了 AI 轉型策略的養分。每場挫折都留下可驗證的行為改變、不只是抽象「教訓」。
2010–2015 年：4G LTE 轉換期被高通拉開
3G 時代聯發科以「Turn-key solution」模式在中國中低端市場攻城略地——一度在中國手機晶片市占過半（公開報導估算、非聯發科自述）。但 4G LTE 的核心是通訊基頻 IP（Modem patents），高通在 CDMA / WCDMA / LTE 標準必要專利的累積讓任何進入者都得繳交高昂的授權費。聯發科 2014 年推出第一款 LTE SoC、商業化進度落後高通 2-3 年；當中國 OEM（小米、OPPO、vivo）追求 4G 旗艦規格時，高通 Snapdragon 8XX 系列重新拿回旗艦市場主控權。
留下的行為改變：聯發科從 2015 年起加碼 5G 標準必要專利布局、5G 時代追上時間差大幅縮短；這個從「追隨者」到「同步參與」的轉變、是後來具備進入美國 hyperscaler ASIC 供應鏈討論的基礎能力。
2018–2020 年：華為制裁的客戶集中暴露
華為一度是聯發科最大單一客戶之一（公開報導估算 10–15%）。2020 年 9 月美國對華為晶片禁令生效後、聯發科 5G SoC 對華為的供應驟停；雖然其他中國 OEM（小米、OPPO、vivo、榮耀）部分接手、但短期營收波動真實存在。
留下的行為改變：聯發科自此加快客戶多元化、刻意降低任何單一客戶 / 任何單一地區佔比；2025 年起市場報導指向聯發科承接 Google TPU 相關設計案、若後續量產兌現、可視為這個多元化邏輯從中國手機客戶轉向美國雲端客戶的一次具體延伸。
但要注意：這個多元化故事如果單一 hyperscaler（Google）在 ASIC 業務佔比過高、就回到了同樣的客戶集中陷阱——只是換了名字。
2020–2022 年：疫情供應鏈緊張暴露 fabless 弱點
COVID-19 全球晶片短缺期間（2021 H2 高峰），聯發科雖受益於需求爆發、營收 2021 年達 4,934 億新台幣（年增 +53%）；但身為 fabless 在台積電產能分配中的優先級暴露問題——當 NVIDIA、Apple、AMD 都在搶 7nm / 5nm 產能時、聯發科手機 SoC 排隊位置並非最優。
留下的行為改變：聯發科從 2022 年起明顯深化與台積電的關係、CoWoS 顧問余振華 2026 年加入、是這條軌跡的延續。但要注意：fabless 在製造夥伴中的優先級永遠受制於設計營收規模——只要聯發科的 ASIC 訂單量級不超過 NVIDIA、CoWoS 排序就難以翻轉。
這三場疤痕的共同訊號：轉型故事的兌現速度通常慢於管理層宣告。4G 追趕花了 5 年才追上、客戶多元化做了數年才在市場報導中出現 Google TPU 相關設計案這類新型客戶線索、供應鏈深化從疫情後做到現在還沒解決優先級問題。AI ASIC 轉型的真正驗證，也至少需要 18-24 個月（2026 H2–2028 H1）。
五、商業哲學
聯發科的企業哲學可以用「技術平民化」概括：把複雜的晶片技術包裝成易於使用的解決方案、降低客戶的開發門檻。這個理念在 3G 時代的「Turn-key solution」中最具代表性——中國手機廠商無需深厚的技術積累，就能快速推出功能完整的手機產品。聯發科扮演的角色不是技術的壟斷者，而是技術的普及者。
蔡力行多次強調，AI 大趨勢仍在持續，聯發科要在這波浪潮中找到自己的定位 — 蔡力行，2026 年 4 月 30 日法說會
但這個哲學在 AI ASIC 賽道面臨內在張力。ASIC 本質是高度客製化的技術服務、與 turn-key 那種標準化、易用、降低門檻的邏輯反向：每個 hyperscaler 客戶的工作負載都不一樣、聯發科要做的不是讓更多廠商複製同一份方案、而是為少數超大客戶量身打造。換句話說：
3G 時代：規模 + 標準化 + 降門檻 = 普及運算給長尾廠商
AI ASIC 時代：深度 + 客製 + 高門檻 = 服務頭部少數雲端巨頭
聯發科若要把「技術平民化」延伸到 AI 時代，真正的考驗是：能否在服務超大客戶的設計深度、與保留為長尾客戶提供 platform 化方案的能力之間取得平衡？ 這也是後段戰略叉路口 1（單一超大客戶 vs 多元組合）的核心張力來源。
換言之，如果把「技術平民化」只當成口號、它很容易與 ASIC 的少數客戶邏輯衝突；真正的問題是聯發科能否把客製案沉澱成可複用的平台能力。
如果聯發科只服務一兩家 hyperscaler、它更像高階設計服務商；如果能把 I/O、封裝、NPU、低功耗設計與軟硬整合能力平台化、它才有機會變成 AI 晶片平台公司。
六、當前賭注
聯發科目前押了三個賭注。每一個都還沒兌現、都還在驗證期。
賭注 1：AI ASIC 市場 2027 年達 700-800 億美元、聯發科取得 10-15% 市占 - 為何賭：雲端廠商為降低 Nvidia 依賴，積極開發客製化 AI 晶片 - 驗證指標：2027 年聯發科 ASIC 營收是否接近 70–120 億美元情境（此數字為 700-800 億美元 TAM × 10-15% 市占目標推導、非公司正式 revenue guidance） - 可驗證時點：2027 H1 觀察 ASIC 年化 run-rate 是否接近 70 億美元級別 → 2027 全年觀察是否接近 120 億美元 bull-case 門檻（兩者皆為本文依數據分析推估、非公司 guidance）
- 注意：若主要靠單一 hyperscaler（Google）撐起、品質要打折賭注 2：先進封裝是 AI 晶片競爭的關鍵差異化因素 - 為何賭：AI 晶片需 HBM + 處理器緊密整合、CoWoS 是核心瓶頸 - 驗證指標：Ayar Labs 投資後的 CPO 合作進度、400G SerDes、64G Die-to-Die、advanced 3.5D platform、custom HBM、IVR 等官方揭露技術能否進入可量產設計 - 可驗證時點：2026 Q4 起首個 AI accelerator ASIC 專案是否按公司法說會口徑貢獻約 20 億美元營收（若外部報導稱其與 Google TPU v8i / v7e 相關、仍須標註為媒體與供應鏈推測）；2027 起觀察新一代設計揭露 - 注意：余振華是兼職顧問、實際技術產出與量產時程才是真正驗證點
賭注 3：AI 從數據中心擴散到手機 / 汽車 / IoT 多平台 - 為何賭：AI 普及化趨勢明確、聯發科手機 + AI 雙引擎可協同 - 驗證指標：聯發科非數據中心 AI 晶片營收占比、Dimensity NPU benchmark - 可驗證時點：2027-2028 年 - 注意：手機 NPU 戰場高通同樣積極（Snapdragon 8 Elite）、需贏 benchmark + OEM 採用率
這三個賭注若全部兌現，聯發科有機會從手機晶片廠延伸為 AI 晶片平台供應商；但任何一條沒兌現、整體論點都會打折——所以接下來的監測框架（最後一節）才是這個故事的真正勝負手。
七、戰略叉路口（4 個未拍板的選擇）
聯發科面臨的四個戰略叉路口都圍繞同一個核心張力：在 AI 轉型的關鍵窗口期，「集中資源追求突破」與「分散風險維持韌性」之間怎麼選？ 無論是客戶選擇、技術路線、業務定位還是地緣布局、都是「all-in vs 平衡」的不同形式。聯發科作為全球大型 fabless IC 設計公司（以 2026 年 5 月初股價與流通股數粗估、市值約接近 1,500 億美元級別）、資源相對充足、但機會窗口短暫——每個選擇都會決定未來十年的競爭地位。
叉路口 1：AI ASIC產能分配策略
情境： 聯發科 2026 年 4 月 30 日法說會將 AI ASIC 2026 Q4 貢獻指引上修至約 20 億美元（較先前約 10 億美元預期翻倍）；但台積電 CoWoS 產能有限（NVIDIA 為最大客戶）、聯發科必須決定如何分配給不同客戶 觸發時點： 預計在 2026 Q4～2027 Q1 進入關鍵布局窗口（純數據推估、非公司說法），因 2027 年 CoWoS 產能分配需提前 12-18 個月預訂
選項 A：集中火力服務 Google 等超大客戶、犧牲中小客戶訂單
- 推演（半年 → 一年 → 三年）：半年: 與 Google 簽署多年期 TPU 供應協議、鎖定大量 CoWoS 產能（具體比例非公開揭露） →
一年: ASIC 營收集中度提高、單一客戶貢獻可能達 60%（本文分析推估之上限值），毛利結構受高單價產品 pass-through 與設計服務雙向影響、整體毛利率向上空間需驗證 →
三年: 成為 Google AI 基礎設施核心供應商，但面臨客戶集中風險，一旦失去 Google 訂單將重創業績
- 不對稱性：選擇 A 的風險集中但回報確定性高、時間窗口偏短、約一季左右選項 B：平衡分配產能給多個客戶，建立多元化 ASIC 客戶組合 - 推演（半年 → 一年 → 三年）：
半年: 同時服務兩至三家大型 hyperscaler / CSP 客戶、降低單一客戶依賴、單一客戶占比控制在 30-40% →
一年: ASIC 客戶組合擴大到 4-6 家（含 design service 客戶）、營收分散但議價能力增強 →
三年: 建立 ASIC 平台化設計能力、但可能錯失與超大客戶的深度綁定機會
- 不對稱性：選擇 B 的風險分散但需要更強的技術平台能力、時間窗口偏短、約一季左右
值得追蹤的訊號： - 2027Q1法說會客戶集中度數據 - 台積電 CoWoS 產能 guidance、供應鏈報導中的客戶排序、聯發科 ASIC ramp 口徑 - hyperscaler 合約期限、世代延續性、或客戶集中度 proxy
叉路口 2：先進封裝技術路線選擇
情境： 余振華加入後，聯發科必須決定是深度綁定台積電 CoWoS，還是發展自主封裝設計能力 觸發時點： 預計在 2026 Q3～Q4 進入關鍵布局窗口（作者推估、非公司指引），因 2027 年新一代 AI 晶片設計需要確定封裝技術路線
選項 A：全面擁抱台積電 CoWoS 生態，成為台積電先進封裝的戰略夥伴 - 推演（半年 → 一年 → 三年）：
半年: 與台積電深化 CoWoS 技術共同開發、獲得下一代封裝技術優先使用權 →
一年: 聯發科 AI 晶片在 CoWoS 平台上建立技術領先優勢、封裝成本下降 15-20%（作者推估） →
三年: 成為台積電 CoWoS 主要客戶之一（NVIDIA 仍為最大客戶），但完全依賴台積電技術路線，缺乏自主性 - 不對稱性：選擇A風險低但缺乏自主性，技術驗證期約18個月
選項 B：發展 packaging-aware design、advanced packaging architecture 與多家封裝 / 代工夥伴協同能力（不是自建封裝製造） - 推演（半年 → 一年 → 三年）：
半年: 成立封裝架構設計團隊、招募中型量級工程團隊（具體人數未公開揭露）、與日月光、長電科技等建立協同 →
一年: 推出 packaging-aware 的 AI 晶片設計方案、在成本和彈性上建立差異化優勢 →
三年: 建立封裝設計 IP 組合、但初期投資巨大且技術風險高、可能拖累短期獲利
- 不對稱性：選擇B投資大但可能建立長期競爭壁壘，技術驗證期約18個月
值得追蹤的訊號： - 封裝部門人員招募公告 - 與台積電合作協議細節 - advanced packaging architecture / Die-to-Die / HBM integration / packaging-aware design 相關專利與技術揭露
叉路口 3：手機業務戰略定位
情境： AI ASIC 快速成長下，聯發科必須重新定義手機晶片業務的戰略地位和資源分配 觸發時點： 預計在 2027 Q1～Q2 進入關鍵布局窗口（純數據推估、非公司說法），因為 5G-A 標準演進進入關鍵期，需要確定投資方向；6G 商用時程通常認為在 2030 年前後
選項 A：將手機業務定位為現金牛，維持基本競爭力但不追求技術領先 - 推演（半年 → 一年 → 三年）：
半年: 手機晶片研發投資占比顯著下降（具體比例聯發科未揭露、為本文分析推估方向）、資源大幅轉向 AI ASIC →
一年: Dimensity 系列專注中低端與部分中高階、不在頂級旗艦與高通正面拚規格、但現金流穩定 →
三年: 手機業務營收占比下滑、成為 AI 業務的資金來源、但可能失去手機 SoC 設計能力的長期積累
- 不對稱性：確保 AI 投資集中、但可能失去手機技術基礎選項 B：手機與 AI 雙引擎並重、在 AI 手機時代尋求新平衡 - 推演（半年 → 一年 → 三年）：
半年: 加大手機 AI 晶片投資、深化與 OpenAI 等 AI 軟體廠商的端側合作探索 →
一年: 推出整合 AI 能力的旗艦級 Dimensity 處理器、在 AI 手機 NPU benchmark 上與高通競爭 →
三年: 手機與數據中心 AI 技術可能形成協同效應、但資源分散風險真實存在
- 不對稱性：保持技術廣度但面臨資源稀釋風險
值得追蹤的訊號： - 手機 vs AI 研發投資比例（聯發科未揭露、需用 proxy 推估） - Dimensity 旗艦新品發布頻率與規格 - OpenAI / 其他 AI 軟體廠商實際進入 Dimensity 平台的產品數量（非 MOU、需量產）
叉路口 4：地緣政治風險應對策略
情境： 中美科技戰持續升級，聯發科必須在中美客戶間做出平衡，避免重蹈華為事件覆轍 觸發時點： 預計在 2026 年美國期中選舉後～2027 Q1 進入關鍵布局窗口（本文分析推演、非公司說法），因兩院席次變化可能影響對華半導體出口管制走向
選項 A：全面轉向美國客戶，逐步減少中國市場依賴 - 推演（半年 → 一年 → 三年）：
半年: AI ASIC 客戶以美國科技巨頭為主、中國客戶占比降至 30% 以下（本分推演情境假設、非公司說法）→
一年: 在美國設立 AI 晶片設計中心、強化本土化布局 →
三年: 成為美國 AI 基礎設施供應鏈核心廠商、但失去中國這個最大半導體市場
- 不對稱性：風險集中但政治正確性高，決策窗口受美國政策影響選項 B：維持中美平衡策略、分別設立合規的產品線 - 推演（半年 → 一年 → 三年）：
半年: 建立雙軌制產品體系、高端 AI 晶片供應美國、中低端產品服務中國 →
一年: 在新加坡或馬來西亞設立第三地設計中心降低任一地緣政治體系直接 jurisdiction 風險 →
三年: 同時受益於中美兩大市場、但需維持複雜的合規體系、管理成本上升
- 不對稱性：市場機會最大但政治風險複雜、決策窗口受美國政策影響
值得追蹤的訊號： - 中美客戶營收占比變化 - 海外設計中心設立公告 - 美國半導體出口管制政策
市場風險
AI capex 泡沫破裂：hyperscaler 2026 H2 起若 capex 指引下修、ASIC 訂單能否支撐 2027 年 70–120 億美元的推演情境？聯發科 ASIC 業務從 2026 Q4 約 20 億美元貢獻、推演到 2027 年 70–120 億美元情境、隱含的是數倍成長與第二案接續放量；一旦 AI 投資週期反轉、估值重估的速度可能比上修還快。可觀察訊號：Google / Meta / Amazon Q3 / Q4 財報 capex 指引、Cloud capex/revenue 比例變化

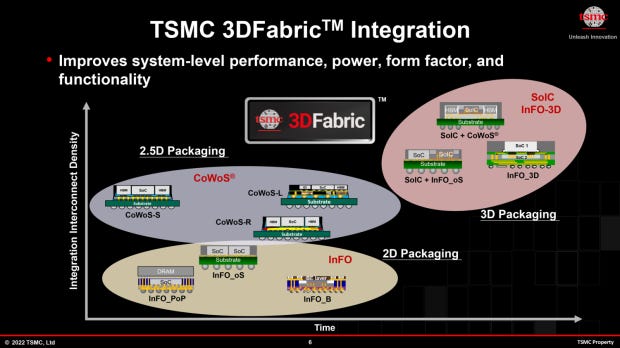

CoWoS 產能擠壓：CoWoS 最大客戶是 NVIDIA、聯發科是「主要客戶之一」而非優先。
[AMD Fiji GPU 封裝實體 — GPU die 居中、四顆 HBM 堆疊環繞、底層為矽中介層 (silicon interposer)。這是 2.5D 先進封裝的真實樣貌；CoWoS 是 TSMC 提供類似結構的代工服務、AI 時代 GPU/ASIC + HBM 整合的核心瓶頸（Photo: Wikimedia Commons — AMD Fiji GPU package, CC BY-SA）]
若 NVIDIA Rubin 系列 ramp 加速、CoWoS 產能進一步緊張、聯發科 2026 Q4 起 ASIC 出貨可能延遲。可觀察訊號：台積電法說會 CoWoS 產能 guidance、各家排隊客戶順序透露
客戶設計能力內化：供應鏈與媒體報導指向 Google 在 TPU v8 世代可能以任務維度切分外部設計夥伴（例：訓練晶片 v8t 與推論晶片 v8i 採取不同供應組合；Google 官方並未公開確認設計分工）；Meta MTIA、Amazon Trainium 若擴大自家 silicon team、xAI / 字節跳動等下一輪 ASIC 客戶選擇何種設計夥伴 — 都會稀釋聯發科的長期 design-win 護城河。Apple 自研 silicon 屬 Apple Silicon team 內部、不在第三方 ASIC 設計賽道。可觀察訊號：客戶技術揭露的設計 partner 名單變化
高通在 AI 手機晶片建立 NPU 優勢：Snapdragon 8 Elite 系列已強化 NPU 性能；若 OpenAI 端側 AI 模型在 Snapdragon 上的 benchmark 領先 Dimensity，聯發科手機 AI 戰場會從「並駕齊驅」變回「追趕」。可觀察訊號：MLPerf Mobile benchmark、OEM 旗艦選擇高通 vs 聯發科的比例
ASIC 商業模式週期性風險：AI ASIC 從規格定義、設計、驗證到量產通常需要約 24–36 個月；若計入跨世代平台延續與客戶導入週期、商業關係可能延伸至 3–5 年。設計合約一旦結束、客戶可能直接與 TSMC 對接而繞過設計夥伴。聯發科必須持續贏 design-win 才能保持 design-pipeline；過去 IP 累積的優勢在 AI ASIC 是否能轉化為「續約 lock-in」仍待驗證。可觀察訊號：聯發科 ASIC 業務的客戶留存率、續約世代 % 對比新客戶 %
地緣政治激化：若中美科技戰升級、聯發科中美客戶平衡策略能否持續？2026 美國期中選舉後若對華半導體出口管制加碼、影響中國客戶 ASIC 設計合作。可觀察訊號：美國半導體出口管制政策、聯發科法說會地區營收揭露變化
八、未來 12-18 個月該觀察的重點
1. 不要把 ASIC design-win 當成 design-platform 市場報導中的 TPU 相關 design-win 線索、即使成立、也只是單案入場券、不是可複製的 design-platform。未來追蹤的關鍵不是聯發科是否承接「現有的」hyperscaler ASIC 設計（市場與供應鏈報導指向已涉及 Google 相關設計案、Google 官方未公開分工），而是下一代（市場報導稱 v9 / 後續 next-gen）以及 Meta / Amazon / xAI 等其他 hyperscaler 的設計合約是否陸續入袋。design-win × N 才會成為 design-platform。
2. 毛利率波動會說真話
2026 Q1 的 46.3% 季增 0.2 pp、年減 1.8 pp 都在 guidance 區間內、等於目前什麼都還沒證明。真正要看的是 2027 H1：當 v8i 開始量產 ramp、ASIC 高單價產品 pass-through 與設計服務收入兩股力量同時作用、毛利率會往哪個方向走。若毛利穩定 47-48%、可視為ASIC 高利潤敘事的真實兌現；若被 pass-through 稀釋下滑至 44-45%、則是聯發科轉型敘事的打折訊號。
3. 「技術平民化」哲學的 AI 版本要被重新定義
3G 時代的 turn-key solution 服務的是長尾、ASIC 時代服務的是頭部少數。聯發科要嘛承認自己已從 mass platform 轉向 elite client service、要嘛找到把客製設計平台化的方法——前者更務實、後者更難但更值錢。哪一條路 management 怎麼選、會在未來 12-18 個月的 R&D 配置與客戶策略上看出來。
寫在最後
聯發科正在用 30 年「降低門檻、服務長尾」累積的肌肉，嘗試一場「拉高門檻、服務頭部」的轉身。
3G 時代的 turn-key solution 是前者、AI ASIC 是後者。同一家公司、兩種相反的姿勢——這就是為什麼這場轉型不是「擴大營收項目」、而是商業模型本質的切換。
這場轉身成不成、現在沒人知道答案。2026 Q4 的 ASIC 營收貢獻會是第一個量化訊號；但真正的勝負要 18 個月後、看第二案、第三案能否陸續入袋。
先讓我們把這份解剖收進追蹤資料夾、2027 年中我們再回頭看——聯發科會成為 design-service 公司、還是 AI 晶片平台公司。
